室內給水排水施工圖的專業知識詳解
2017-10-12 16:26:34??????點擊：
潤達廠家本著“以優質產品開拓市場，以優質服務滿足用戶，以科學管理提高效益，以優良信譽促進發展” 為執行目標，以精益求精為生產宗旨，以竭誠服務為經營理念，愿與您在成功之路上攜手同行，共創偉業。
室內給水排水管道施工圖中，最重要的是平面圖和軸測圖， 立面圖和剖面圖用得較少，衛生設備安裝大多采用標準圖 。
室內給水排水施工圖的識讀：
1.先了解給水與排水系統的分布和組成情況。如給水系統有幾個進口，是否與消火栓給水合設為一個管道系統；排水系統有幾個，如何與室外排水檢查井連通。
2.給水系統進水管的位置，水表井位置，管道材質，各用 水點〈如衛生設備、開水爐等）的接管定位尺寸，設備〔水泵 、 水加熱器、水箱等）的型號、規格及定位尺寸。給水管道一般采 用斜等軸測圖，衛生設備不畫出來，只須畫出龍頭 、沖洗水箱、 沖洗閥、沐浴蓮蓬頭、角閥等符號。識讀給水管道施工圖時，一 般按引人管、干管、立管、支管及用水 設備的順序進行。
室內給水排水管道施工圖中，最重要的是平面圖和軸測圖， 立面圖和剖面圖用得較少，衛生設備安裝大多采用標準圖 。
室內給水排水施工圖的識讀：
1.先了解給水與排水系統的分布和組成情況。如給水系統有幾個進口，是否與消火栓給水合設為一個管道系統；排水系統有幾個，如何與室外排水檢查井連通。
2.給水系統進水管的位置，水表井位置，管道材質，各用 水點〈如衛生設備、開水爐等）的接管定位尺寸，設備〔水泵 、 水加熱器、水箱等）的型號、規格及定位尺寸。給水管道一般采 用斜等軸測圖，衛生設備不畫出來，只須畫出龍頭 、沖洗水箱、 沖洗閥、沐浴蓮蓬頭、角閥等符號。識讀給水管道施工圖時，一 般按引人管、干管、立管、支管及用水 設備的順序進行。

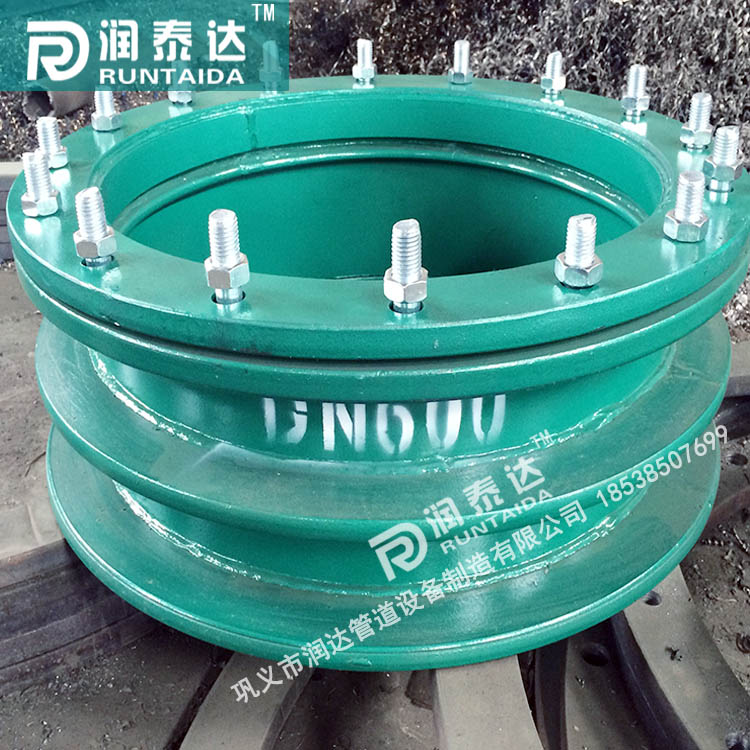

潤達是專業生產防水套管的廠家，柔性防水套管已經慢慢被應用到我們的日常生活中，我們期待與你們的愉快合作。
